2018年9月12日 星期三

破掉的伽利略溫度計

忘記是去年還是前年摔破的了,跑出來一堆聞起來像是汽油還是煤油的液體。總之是礦物油類的東西吧。一時之間,想說要找到適當密度的液體把伽利略溫度計復活還蠻不容易的,就放著沒理它。

剛剛整理教室的時候(對啦!我會整理...一下)看到了裝在燒杯裡面的,伽利略溫度計的內容物,剛好也在整理酒精。就想:酒精可不可以作為裡面的液體呢?會不會剛好密度很適當呢?加下去,結果沒反應,全部沉底!表示酒精密度太小了!

怎麼辦呢?怎麼調整酒精密度讓液體密度增加呢?啊~可以加水!水的密度大,又和酒精完全互溶。所以我只要慢慢的把水加進去,調到該往上跑的往上跑就好了!

先把東西都丟到燒杯裡面,然後加酒精進去。然後再用滴管慢慢加水進去...加的過程很療癒喔,裡面的小朋友會晃啊晃的,一副好像快要飛起來又沒有飛起來的狀態。下面這影片超無聊的啊,就是看一堆好像快要浮起來的玻璃球在液體裡面晃個快三分鐘這樣




調好密度後,找個寶特瓶裝進去就行了





其實這樣只有校正一個點,只有一個溫度是準的,其他溫度就還不知道準不準。

2018年7月30日 星期一

arduino 雷達



用JECTOR 9454板,結合底板和一些樂高。將HC-SR04超音波模組和SG90伺服馬達,加上用PLX-daq即時取得數據輸入EXCEL,再以雷達圖畫出來,就變成雷達了。(距離只有50cm的雷達啊啊啊)

數據取得不能太快,excel取數據加畫圖,不夠快,吞不下去會當掉。設定500ms取一個數據,4度取一個數據,從10度~170度一輪共取40個數據。

新玩具JECTOR 9453樂高相容小車



這塊板子的特點大概就是可以跟樂高結合,還有內建L293D晶片,可以驅動兩個馬達。對於想做車子的程式教育來說,算是很方便。

底子是arduino nano,多了兩個類比腳位,所以我也很想拿來試試看能不能做出更好的實驗偵測儀器。搭配樂高積木,取得更方便和更多用途的方式。

外包裝


包含的零件們,馬達減速齒輪部分,是金屬的,感覺不錯



 馬達組裝沒啥難度

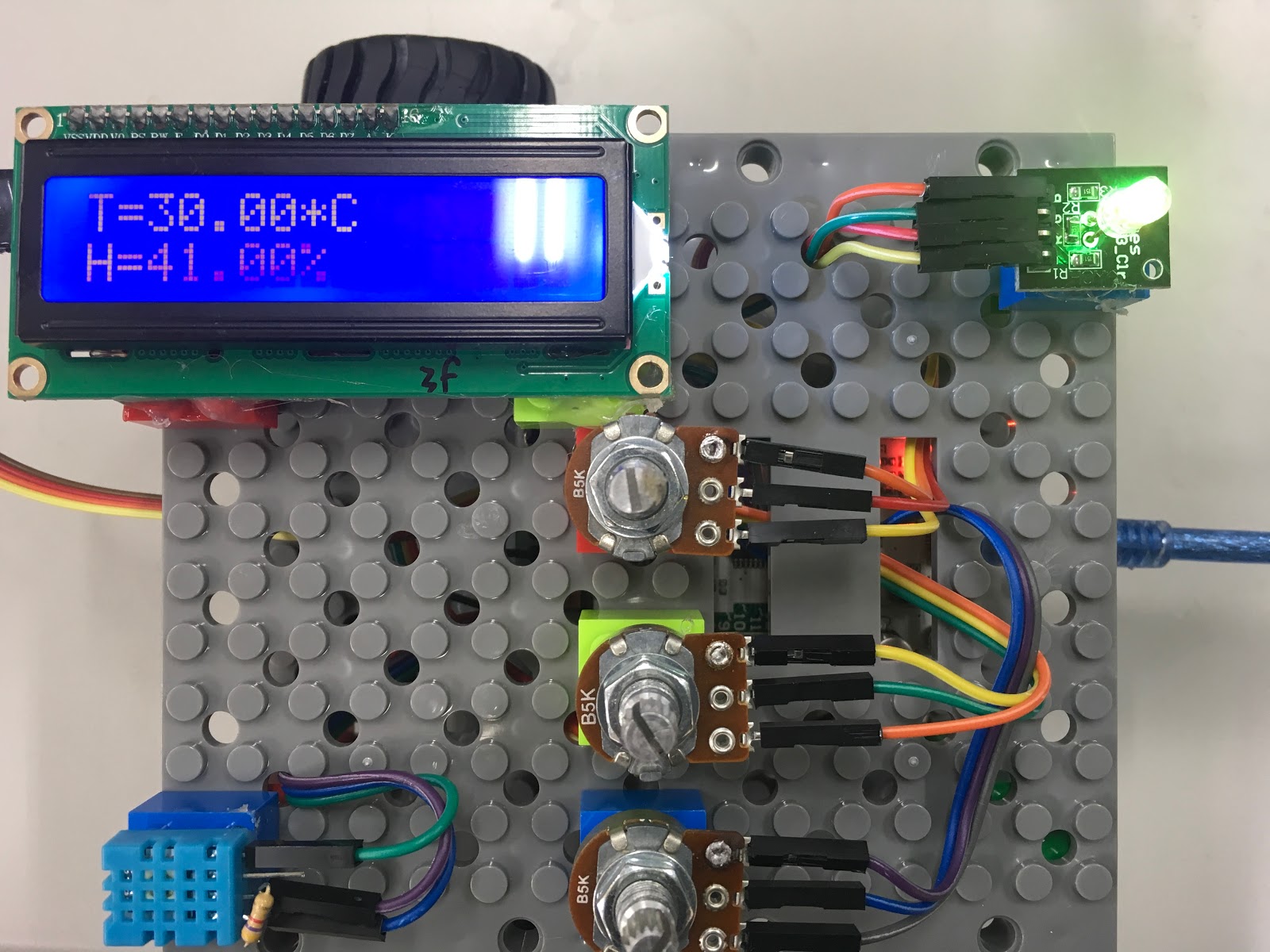

跟同事借了樂高,看看能不能把一些旋鈕、感測器方便的裝置上去變成面板。結果還行~



麻煩的地方仍然在於接線,都用杜邦線,線的用量還是太大了





2017年12月29日 星期五

建立360度旋轉物品的影像

 之前看到有一款,可以將物品放在一個平台上,平台會旋轉同時讓相機拍照。然後再把相片串起來變成可以360旋轉的影像。當時就想,這玩意兒應該不難作。昨天終於下定決心要把這個東西做出來。

要讓東西旋轉很簡單,就用伺服馬達就行,但是SG90伺服馬達只能轉180度,如果要360度的話就要連續旋轉伺服馬達(SG35)。不過這個東西要控角度很麻煩,也是讓我花最多時間的地方。

要讓手機拍照的話,就要用手機快門線來控制了。原理部分,雄哥說的很清楚,這邊不用重複了。不過因為我有買便宜的自拍棒,放著好幾年都沒用(根本沒在自拍啊啊啊啊啊),所以就決定拆了自拍棒的快門線來改。


2017年12月21日 星期四

PLX-DAQ 二代!!!讓excel直接抓取arduino數據

這大概是最近最令我振奮的消息了,PLX-DAQ終於出了v.2!
http://forum.arduino.cc/index.php?topic=437398.0


這是啥米玩意兒呢?應該可以說是EXCEL的外掛,按下連結按鈕,就會抓arduino那邊輸出的資料,然後直接丟到excel裡面。當然也就可以直接讓excel把圖畫出來囉!

下載最新版本( V2.11)之後,解壓縮就會得到一個資料夾,裡面有幾個檔案


2017年12月18日 星期一

人體反應時間測量裝置

傳統生物課測量反應時間,是用接尺的反應來作實驗的。但這個接尺反應,只能測量視覺的反應時間,聽覺和觸覺的反應時間就無法測量。

用Arduino + Ywrobot EMS,可以做出視覺、聽覺、觸覺的反應時間測量裝置。效果和說明如下影片所示。

如果單純視覺的話,可以google "reaction time",就可以找到很多可以用的網頁服務甚至app喔




2017年12月12日 星期二

arduino環境測量裝置

其實就是同時測量溫度濕度,壓力,CO2濃度和懸浮微粒(pm1, 2.5, 10)的裝置整合起來,並用液晶螢幕顯示而已啦。


用3DP印了一個底座整合這些裝置。本來下面的空間是要放麵包板的,結果後來放了PM3003的懸浮微粒偵測,大小差不多。再把右邊鑽一個洞,放mpx4115ap壓力計。結果MH-Z19就被擠到邊緣了。
