光學實驗雷射筆座

之前跟林宣安老師團購了很超值的綠光雷射筆,亮度很不錯,上光學的時候拿來演示或實驗效果會很好。但是雷射筆是直線光源,比較難觀察光的路徑。光從雷射筆頭出發,是一直線的往前,眼睛是不容易觀察到路徑的。如果要觀察路徑,就要在雷射筆頭前面加一根玻璃棒或壓克力棒,讓光線變成一個「面」。這樣就可以把光的路徑呈現在平面的紙上,然後觀察光的直線前進、反射、折射等現象。

另外如果是教師演示,也需要把雷射筆能固定在黑板或白板上。所以我就想說可以用3D印表機印一個底座給雷射筆,可以固定筆身,也可以架上玻璃棒。然後在底部能嵌入磁鐵,用以固定在黑白板上。

以下看圖囉


底座分前後,側面有個小孔可以用小螺絲固定筆身

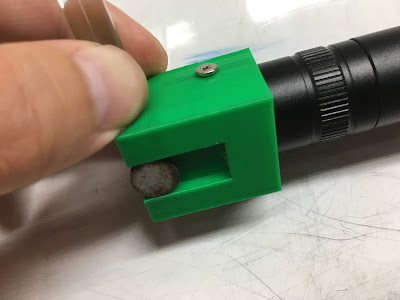

底部嵌入小的強力磁鐵




前面的凹槽可以嵌入玻璃棒(8mm)

吸附在白板上

打開雷射看到光徑

反射


兩隻一起(關燈)

折射(關燈)
